Blokset低壓開關設備

結構說明

1、Blokset開關櫃由基本框架和擴展框架組合而成，基本框架又由标準預制構件組裝而成，這些構件有多種規格，可以組裝成不同尺寸的框架；

2、開關櫃通過基本框架和擴展框架的組合 ，可以構成多種深度和寬度的櫃型 ，滿足用戶需求；

3、Blokset的模塊化設計可以使開關櫃的布置與配電室的配置相匹配，所有模塊在質量上均符合施耐德評定的指标和設計指标；

4、主(水平)母線為單櫃結構，通過特殊連接闆進行櫃與櫃之間的連接，根據需要母線可置于開關櫃頂部、中部或底部，采用單層或雙層上下直立式布置；

5、開關元件的安裝方式：固定式、插入式、抽出式。

産品概述

Blokset型低壓開關櫃是我公司引進法國施耐德電氣(中國)有限公司技(jì )術，推出的一款具有國際先進水平的大電流系列高端産品，它采用斷路器固定安裝技(jì )術、斷路器插入式安裝技(jì )術，主母線系統布置靈活，具有可靠性高、體積小、防護等級高、分斷能力強的特點。該櫃型應用于需要可靠性高的低壓配電系統中，适用于電力系統、石油化工、工礦企業、公用事業，市政工程、商業建築等場所作為接受和分配電能之用。

主要特點

1. 本産品擁有多種系列設計方案：D系列(固定式低壓配電櫃)、Mf系列(固定式馬達控制中心)、Mw系列(抽屜式馬達控制中心)、Mx系列(抽屜式馬達控制中心)、Ms系列(變頻軟起櫃)、Dc系列(電容櫃)等多種櫃型，可滿足不同使用需要．并通過了IEC61439—1中所規定的型式試驗的全部試驗項目的驗證；
2. Blokset低壓開關櫃是新型一體化配電開關設備，适用額定工作電壓690V及以下的低壓配電系統，作為發電、輸電、配電及電能轉換的控制設備。額定電流最大可至6300A，防護等級可達IP54，在可擴展性、簡單性、維修方便等方面都體現了全新的設計概念；
3. 使用施耐德公司Masterpact MT、Compact、Multi、Telemecaniqu等斷路器和元件組合成的功能單元，具有優良的技(jì )術性能，安全可靠；
4. 開關櫃可分别組成保護、操作、轉換和控制等标準單元模塊，供用戶任意選用組裝。采用優質的施耐德開關電器保證做到使用壽命長和運行可靠性高；
5. 采用區域之間的隔離以及功能單元進線和出線之間的相互隔離，有效的加強安全防護性能可提供形式2、形式3，最高可達形式4的内部隔離形式。根據所需的防護等級，框架可以安裝不同的金屬防護闆；
6. 重量輕，機械強度和裝配精度高，外形美觀，技(jì )術性能高，主要參數達到國際先進水平。

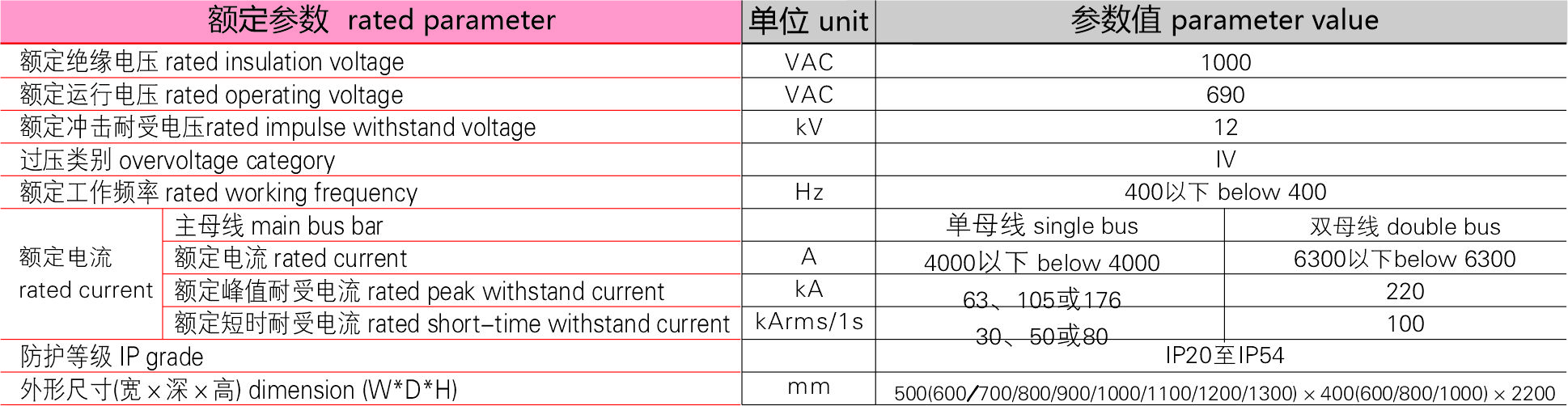

技(jì )術參數
