MDmax低壓開關設備

結構說明

1、MDmax低壓開關櫃采用ABB全系列低壓電器元件和軟啓動器等，組成完善、可靠的低壓配電系統。在櫃體結構設計上，MDmax低壓開關櫃骨架由采用敷鋁鋅鋼闆經雙折邊而制成的C型材和整體澆注的三通件組成，大大增強了櫃體的機械強度，使開關櫃抗短路事故能力大幅提高，全系列的元器件配置，使開關櫃整體的安全性和可靠性得到有效保證，新穎的玻璃門設計理念，提高了開關櫃的觀賞性、實用性和安全性；

2、MDmax的櫃架是采用模數框架結構件，使櫃體的深度及寬度均可按模數更改組合成多種不同的外形尺寸；

3、櫃架系統以25mm為一個标準模數（1M），櫃體的寬、高、深可任意變化，最小功能單元1U=8M；

4、櫃體框架采用三通連接件連接，有助于确保框架安裝的垂直度、對稱度和櫃體的裝配精度；

5、金屬門設有防水密封膠條及接地螺釘；

6、櫃後可采用門或門闆，均帶有防水密封膠條及散熱孔；

7、本開關櫃全面符合國家标準GB7251、國際标準IEC 61439-1。

産品概述

MDmax低壓開關櫃是與瑞士ABB電氣(中國)有限公司合作，引進其技(jì )術，在廣泛吸收國内外同類産品優點的基礎上，研制、開發的新型低壓開關設備，本裝置适用于三相交流50Hz，額定工作電壓690V及以下的系統，可充分滿足市場各類型的應用要求，作為各種發電、輸電、配電、電能轉換和電能消耗的控制設備，能廣泛應用于電力系統、石油化工、工礦企業、公用事業，市政工程、商業建築等低壓配電系統中。

主要特點

1. MDmax采用ABB全系列低壓電器元件，包括：Emax系列空氣斷路器、Tmax系列塑殼斷路器、A系列接觸器及TA系列熱繼電器和軟起動器等組成完善及可靠的低壓配電系統；
2. 櫃體骨架基本結構是由雙C型型材裝配組成。采用敷鋁鋅闆經過雙折邊工藝制作的C型材，增加了開關櫃的強度和密封性；
3. 新穎的玻璃門設計理念，提高了開關櫃的安全性和觀賞性；
4. 采用模數化框架設計方案，櫃體的深度、寬度可按要求靈活配置；
5. 排列緊湊，節省空間、成本；
6. 單元組件的組合靈活、通用性強，可滿足系統設計方案的各種要求；
7. 具有不同外殼的防護等級和内部隔離形式；
8. 裝配方便、快捷，毋需特殊複雜的工序。

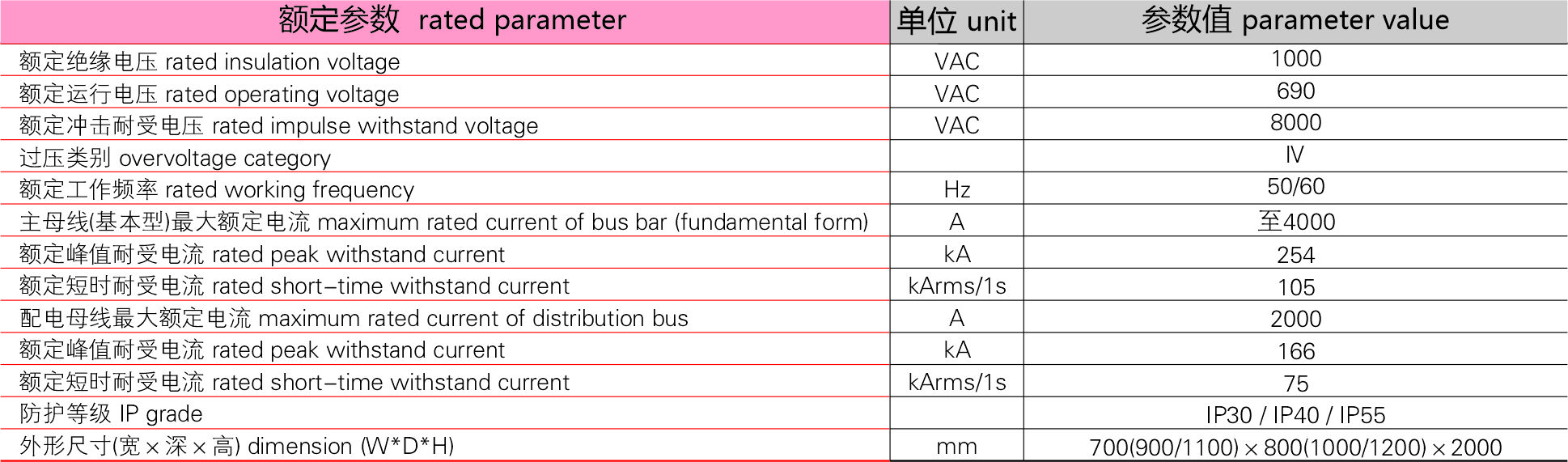

技(jì )術參數
