MVnex铠裝移開式交流金屬封閉開關設備

結構說明

MVnex中壓開關櫃按GB3906、IEC60298和IEC60694要求進行設計，整櫃由櫃體和可抽出(手車)兩部分組成，用金屬隔闆将開關櫃内部分隔為斷路器室、主母線室、電纜室和繼電器儀表室，并且所有金屬結構件均可靠接地，主回路系統的各隔室均有獨立的壓力釋放通道。

創新的機械聯鎖設計：MVnex開創性的為真空斷路器和接地開關設計了預防型的聯鎖裝置，整個開關櫃的操作程序化，在任何時候隻按正确的操作順序開放一個對應的操作孔，當操作錯誤時，無法将操作手柄放入機構，有效的防止誤操作，以及誤操作可能給設備的聯鎖機構帶來的損壞。開關櫃還設計了櫃門閉鎖機構和二次插頭閉鎖，隻有将斷路器二次插頭插上，并關閉各高壓隔室的櫃門時，才可以對斷路器進行搖進、搖出和分、合閘的操作，杜絕了内部故障傷人的可能。

産品概述

MVnex開關櫃是我公司作為法國施耐德電氣(中國)有限公司技(jì )術及商務合作夥伴，采用其技(jì )術和管理體系，為中國市場奉獻的又一高端産品，本産品屬中置式戶内移開式金屬铠裝型開關櫃，适用于3～12kV三相交流50Hz戶内配電系統，可滿足電力系統、石油化工、工礦企業、公用事業，市政工程、商業建築等場所作為接受和分配電能之用，并對電路實行控制、保護和監測等功能，該開關櫃特别适用于頻繁操作的場所。

主要特點

1. 開關櫃的核心元件：真空斷路器、接地開關和多功能數字微機綜合保護裝置均采用施耐德公司全進口産品，性能優越，質量穩定可靠；
2. 開關櫃選用法國施耐德公司提供的Evolis、EV12或HVX-12真空斷路器、接地開關和Sepam系列多功能數字式保護裝置，具有優良的技(jì )術性能，安裝操作方便；
3. 産品的結構設計模塊化，斷路器室設計了模塊化的安裝框架，在框架上集成了觸頭盒、防觸電的活門組件以及斷路器手車專用導軌，保證了櫃體結構強度和與斷路器手車的配合精度，極大方便檢修維護；
4. 可抽出式斷路器與智能底盤車成套設計形式，配有金屬活門檔闆與專用套管的完整安裝框架，不同于普通中置式戶内移開式金屬铠裝型開關櫃散件安裝方式，确保斷路器進出機構的靈活和可靠；
5. 母線室、斷路器室、電纜接線室均設有向上排氣的洩壓通道，整體結構保證了過壓氣體能有效釋放。開關櫃具有抗内部電弧事故的能力，有效的保證運行人員和設備安全；
6. 産品具有完善的機械式防止誤操作連鎖裝置，可有效地防止電氣誤操作事故；
7. 開關櫃采用敷鋁鋅闆及電鍍鋅闆制作，強度高、耐腐蝕性能和抗氧化能力極佳；

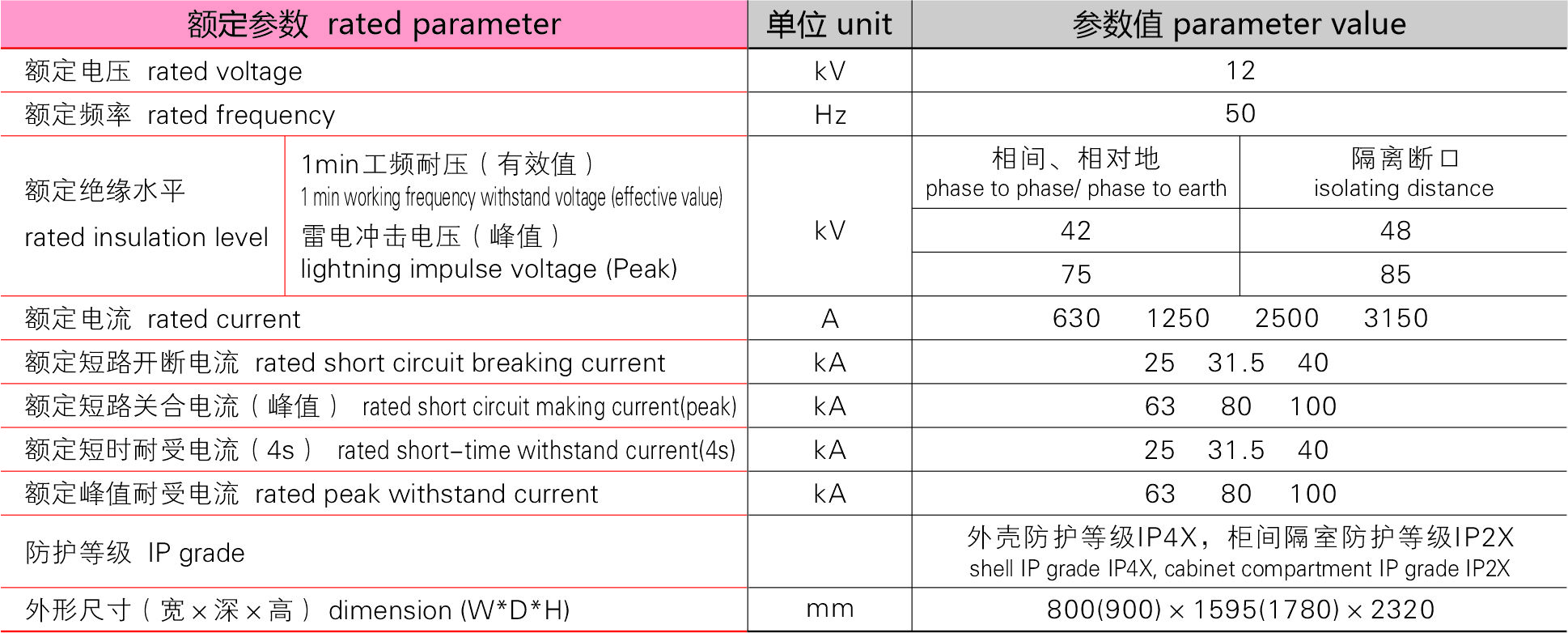

技(jì )術參數
