SIVACON 8PT低壓開關設備

結構說明

斷路器技(jì )術：采用斷路器技(jì )術的進線櫃、饋電櫃和母聯櫃，不論是抽出式結構，還是固定安裝式結構，均裝有3W型斷路器。

固定安裝式技(jì )術：電纜饋電回路用配電櫃是采用固定安裝式結構型式，根據用戶要求，可裝配斷路器或熔斷器式隔離開關。

插入式設計：裝有電動機回路及電纜饋電回路的插入式開關櫃是抽出式設計的較經濟的替代物，通過在進線側的插頭，使得單元具有快速的可更換性，并無需開關櫃整櫃斷電。

抽出式設計：裝有電動機回路及電纜饋電回路的抽出式開關櫃具有良好的安全性及适用性，提供了較高的操作方便性。利用導向的抽出式機構，可快速方便的進行更換及調整。因此每一模塊都能進行諸如增補或變換調整，即使隔室在操作期間也可以進行變換，SIVACON的抽出式設計提供了較高的适用性。

本開關櫃全面符合國家标準GB7251、國際标準IEC 61439-1。

産品概述

SIVACON 8PT型低壓開關櫃，是我公司全面引進西門子公司技(jì )術并獲得其授權生産的一種新型成套開關電器設備。它采用固定安裝式技(jì )術、插入式安裝技(jì )術和抽出式安裝技(jì )術作為櫃體結構設計，适用于交流50Hz，額定工作電壓690V及以下的低壓配電系統中，最大額定電流可至7400A，防護等級可達IP54，作為各種發電、輸電、配電和電能轉換的控制設備，廣泛使用于各類低壓配電系統中。

主要特點

1. SIVACON 8PT結構設計分隔為：主母線室、電器元件室、電纜室和用于連接櫃與櫃間的控制導線的橫向接線隔室。每個單元隔室及其裝置采用标準化、典型化及模塊化設計，可對内部故障電弧進行控制，全部采用西門子公司的優質開關電器元件，具有使用壽命長、安全可靠、産品質量指标和設計技(jì )術指标優的特點；
2. SIVACON 8PT裝有電動機回路及電纜饋電回路的抽出式開關櫃，具有良好的安全性及适用性，并提供了較高的操作方便性；
3. 利用導向的抽出式機構，可快速方便的進行更換及調整，因此每一模塊均能進行諸如增補或變換，即使隔室也可在操作期間進行變換；
4. 采用通過型式試驗的标準模塊具有較高的安全等級，出線回路可至250kW，可帶有熔斷器或斷路器保護，試驗位置和分離位置的防護等級為IP30，所有抽出單元具有标準的操作界面， 在供電側及饋電側具有隔離間隙， 抽出式單元節省空間， 最小單元高度為100mm，電纜連接隔室可在前部或後部，根據變化的條件可方便的進行調整，無需整櫃斷電；
5. 骨架采用2.5mm優質鋼闆，骨架上帶有模數為25 mm的孔，可供各種用途擴展，電纜可上部或下部連接；
6. 整櫃重量輕，機械強度和裝配精度高，外形美觀，具有性能優良的“五防聯鎖”系統。

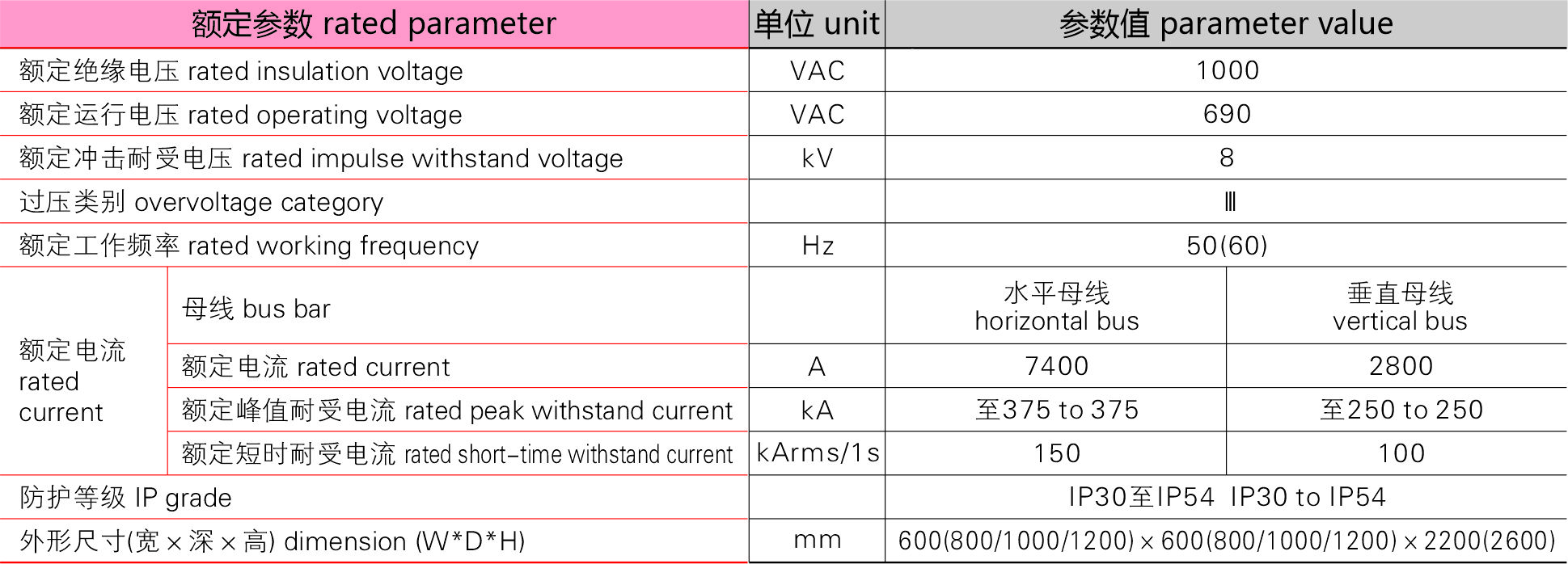

技(jì )術參數
