CKN1-27.5金屬封閉開關設備

産品概述

CKN1-27.5金屬封閉開關設備是我公司專為電氣化鐵路機車牽引電力系統研發的全新産品。其适用于單相單極50Hz電氣化鐵道供電系統，用以接受和分配電能，并對電路實行控制和保護。可在工作電流範圍内進行頻繁的操作或多次開斷短路電流，适用于重合閘操作。産品操作可靠性高，使用壽命長；與常規開關櫃相比，在經濟性、适用性、可靠性等方面具有明顯的優勢。

本産品滿足GB3906、GB1984、GB/T 28428、TB/T2803等标準要求，元件布置合理、方案齊全可靈活擴展，操作可靠安全，現場安裝方便、簡單，是先進的元器件與制造技(jì )術相結合的新型配電設備。

使用條件

周圍空氣溫度：-25℃~55℃；空氣相對濕度：日平均最大相對濕度不超過95%；月平均最大相對濕度不超過90%；海拔高度：不超過1000米；地震烈度：不超過8度；

周圍空氣應不受腐蝕性或可燃性氣體、水蒸氣等明顯污染；無經常性的劇烈振動的場所；

有超過産品标準規定的正常條件下使用時，由用戶與制造商進行協商。

主要特點

1. 全組裝式結構、進口覆鋁鋅闆材、高強度雙層折彎工藝、櫃架無焊接點。
2. 比較傳統的網栅式結構，占地面積更少。
3. 配有專用彈簧操作機構，與斷路器一體化、模塊化設計，設計先進合理，功能齊全，可靠性高。
4. 主回路有上、下出線座、真空滅弧室通過加強連接結構與手車框架連成一個整體，既保證斷路器的安全距離，又具有極高的機械強度和動熱穩定性。
5. 儲能裝置的主體為特制長壽命密封減速箱和雙向離合裝置，實現了電動儲能和手動儲能的獨立操作。
6. 手車操動機構箱體的下部裝有省力推進聯鎖機構，操作時既省力又安全可靠。
7. 斷路器的手車本體中自帶有電流互感器，結構布置合理緊湊，大大縮小設備尺寸。
8. 全新的工程結構設計，獨立的功能單元：低壓室、手車室、母線室和電纜室，内部功能單元獨立，将故障影響範圍降至最低。
9. 産品外形美觀，防護性能優越，減小事故概率和維護工作量，提高使用壽命。

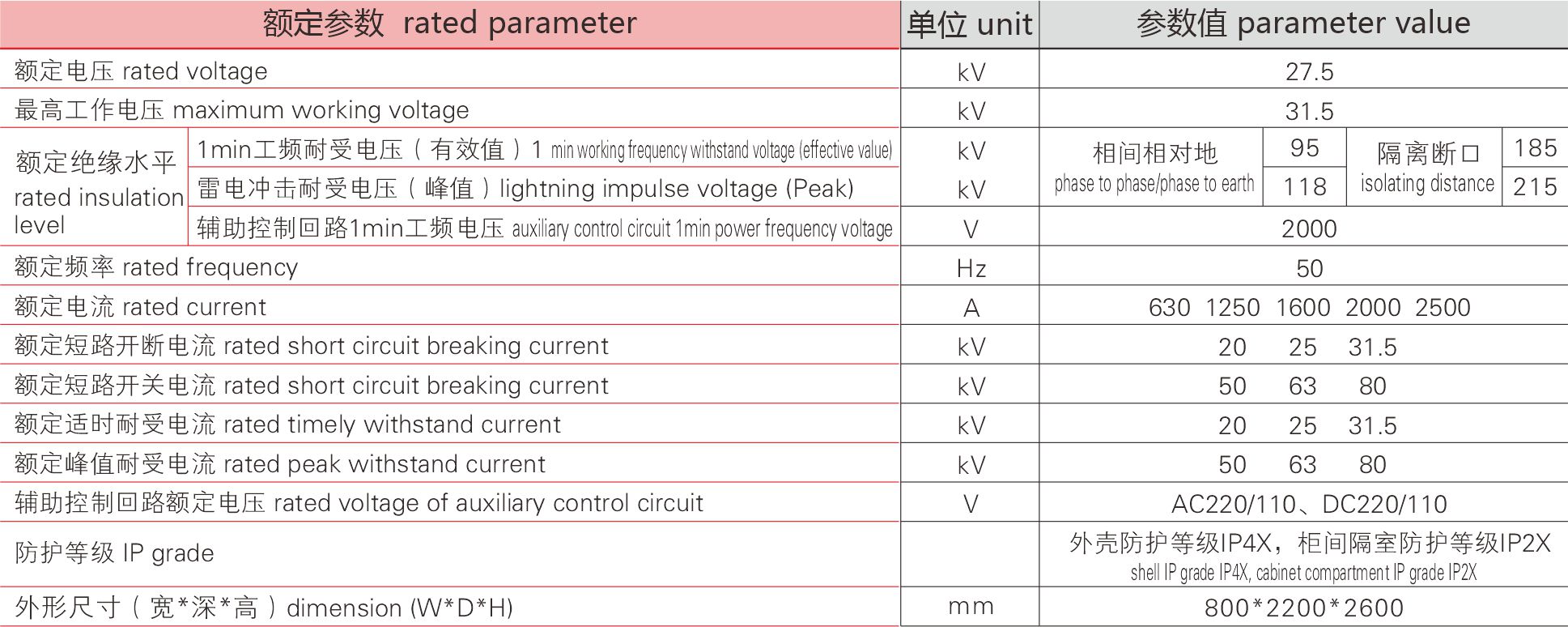

技(jì )術參數
