PX(F)低壓固定式開關設備

結構說明

PX(F)低壓固定式開關設備的基本櫃架采用8MF冷彎鋼材局部焊接或采用冷軋鋼闆全焊接方式而成，其剛性及承載能力均達到電器元件的安裝要求，表面采用高壓靜電噴塗處理，機械強度和絕緣性能優良。

本開關櫃全面符合國家标準GB7251、國際标準IEC 61439-1。

産品概述

PX(F)低壓固定式開關設備是公司為滿足低壓電器産品不斷更新，用戶對低壓系統中末端配電箱提出了各種更新更高的要求而不斷研制、改進的一種美觀、造型新穎、有防水防塵性能的動力和照明配電箱。

該配電箱選用的電器元件先進，其主要電氣性能，如分斷能力、熱穩定性和絕緣性能等均可達到更高的要求，以滿足工業及民用建築中不同用戶的需要。該産品的試制成功及推廣應用，将全面取代“XL-21”型及類似的動力配電箱，在應用中己受到廣大用戶的歡迎。

主要特點

1. 産品集電能計量、動力、照明配電和觸電保護為一體；
2. 箱體采用優質冷軋鋼闆加工成結構件組裝，結構件的表面處理采用鍍鋅或環氧粉末噴塗工藝，防腐能力強；配電箱的上下門框及箱體不僅采用了彈性軟橡膠密封條裝置，而且在結構上作了特殊的處理，使整個箱體具有可靠的防水、防塵特性，以适用某些塵埃、潮濕及油污的場所；
3. 本産品除保持原XL系列動力配電箱的優點外，在結構上作了較大的改進，進線方式可以上進上出，電纜進出或與電纜橋架及母線槽連接均可，也可下進下出，箱底裝有可活動閘闆，安裝完後可關閉閘闆，以防潮及小動物進入。箱寬尺寸分600mm及700mm兩種，即可獨立靠牆安裝，又可組合安裝，使用十分方便；
4. 具有體積小、易安裝、防雷電、成本低、适應強等優點；
5. 運行可靠，防護等級高，是目前電網改造的理想産品；
6. 有多種箱型和規格供用戶選用，并可按用戶要求定制。

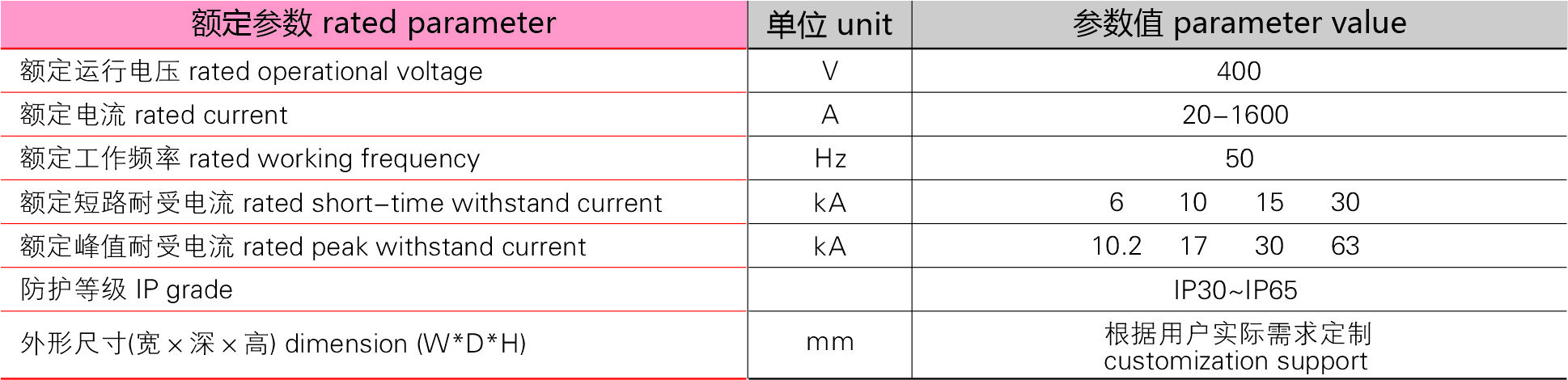

技(jì )術參數
